| 슬라이딩 방화도어 -제품개요 |
 |
|
|
|
|
|
| ★ Door Con System장치는 외부에 보이지 않도록 내장 ★ |
| ○ |
철재의 Hanger, Roller, Rail로 구성된 방화문은 비상시에 Smoke Closer와
연동되어 본체 정하중의 Spring Coil의 힘으로 자동으로 폐쇄됩니다. |
| |
|
| ○ |
Door Con 본체는 박스형의 알미늄 다이캐스트를 사용하였으며
내부에는 구동기구와 제동기구로 구성된 자폐장치 입니다. |
| |
|
| |
■자유자재로 사용 |
| |
| |

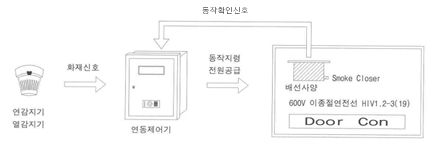

평상시에 문이 열린상태가 보통이나 Wire 끝단이Smoke Closer에
들어가 있는한 문은 자유로운 상태가 되어 수동으로 가볍게 문자체의 기동력만으로
개폐되며 반개상태로 방치되어 있어도 감지기를 통해 Smoke Closer가
작동하면 문이 자동으로 폐쇄되어 사용상 매우 편리합니다.
|
|
|
| 종류 |
| 제품번호 |
적용문 |
비고 |
| 중량(kg)이하 |
폭 X 높이
(m/m)이하 |
| Mini |
150 |
1800 X 2300 |
| ● |
비상시 폐쇄(Smoke Closer 병용)
평상시 열려있는 방화문에 사용 |
| ● |
미니형은 미리 정해진 속도(12~ 14cm/sec)에
셋트되어 있어 현장에서의 속도조정은 안됩니다. |
| ● |
문의 폭은 최대치이며
높이와 중 량은 참고치 입니다. |
| ● |
최대스트로크는 5m까지 가능 |
| ● |
양개문의 경우에는 2set를 사용 |
|
| H-120F |
120 |
1500 X 2400 |
| H-160F |
160 |
2200 X 2400 |
| H-250F |
250 |
3000 X 2500 |
| H-250F |
500 |
3700 X 3000 |
| 성능 |
제 품
번 호 |
Mini |
H-120F |
H-160F |
H-250F |
H-250F |
H-500F |
| 성 능 |
Hanger Roller |
DC - H50 |
DC - H60 |
DC - H90 |
DC - H120 |
| Door Con 본체 |
Door Con Mini본체
사용(ZG-M) |
표 준 형 사 용
(ZG - 01 -1) |
대 형 사 용
(ZG- 01 -2) |
본체
닫히는 힘 |
4kg 정하중 |
7kg 정하중 |
14kg 정하중 |
| Door기동시 필요힘 |
3.5kg/Door
중량 150kg |
3kg/Door
중량120kg |
4kg/Door
중량160kg |
7kg/Door
중량 250kg |
2kg/Door
중량500kg |
최대
스토로크 |
2m |
5m |
|
|
